Esta práctica consiste en llamarnos de un teléfono analógico a otro a través del dispositivo Gateway, para ello ambos teléfonos necesitaran su propio Gateway.
Para su correcto funcionamiento debemos seguir los siguientes pasos:
1º Conectamos los gateways al Switch de nuestra red
2º Conectamos nuestros teléfonos analógicos al puerto FXS de su dispositivo Gateway.
3º Una vez eso, entramos al menu de nuestros Gateways y cambiamos sus direcciones IPs que en nuestro caso hemos puesto 192.168.18.133 y 192.168.18.150
4º Ya cambiada la dirección IP nos vamos al apartado "Endpoint Phone Number Table" y ponemos en:
_Channels: 1-8
_Phone Number: 2101 en el gateway 192.168.18.133 y 2001 en el gateway 192.168.18.150 (Puedes poner cualquier número)
5º Nos vamos al apartado Routing/ Tel to IP Routing y rellenamos lo siguientes datos:
_Dest. Phone Prefix: en la primera fila debemos poner el prefijo del número del teléfono de nuestra gateway y en la segunda fila el prefijo del número de teléfono de la gateway de nuestro compañero.
_Dest. IP Address: La dirección IP de nuestro gateway en la primera fila y la dirección IP del gateway de nuestro compañero.
En primer lugar debemos conectar la base a nuestro SWITCH de nuestra red. Más tarde encenderemos el Teléfono VoIP y nos meteremos en su menú:
Iremos al apartado de herramientas donde nos viene un icono de una llave inglesa.
A continuación seleccionaremos la pestaña "Sistema".

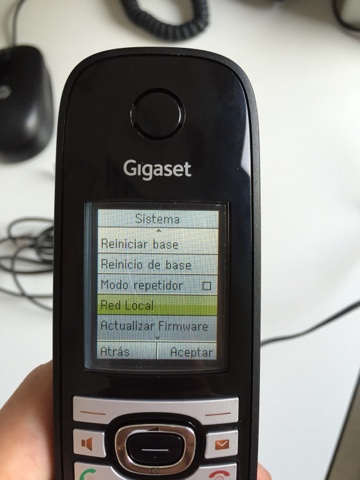

Más tarde nos dirigimos a "Red Local".
Por último nos vendrá la dirección IP del teléfono:
_Tipo de dirección IP: Estática
_Dirección IP: 192.168.18.132
_Máscara de subred: 255.255.255.0
Una vez que ya sabemos su dirección IP, nos dirigimos al explorador y navegamos a su dirección IP (192.168.18.132):
_Seleccionamos el idioma que queramos y ponemos "0000" en la contraseña que nos pide.
TRONCAL ANALÓGICA
Con dicha troncal podemos conectar nuestras extensiones de VoIP de nuestra IPPBX con las extensiones analógicas de una PBX analógica a través del puerto FXO de nuestra centralita de Voip (IPPBX).
En la imagen de arriba podemos observar como sería una troncal analógica:
_Cuando nosotros queramos realizar o establecer una llamada de la extensión 101 de la centralita analógica al softphone (extensión 450) de la centralita IPPBX, debemos llamar a la extensión 108, que está conectada a la IPPBX, que es la que nos enrutaría las llamadas (CALL ROUTING). A esto se le llama llamada entrante (INBOUND CALL)
_Cuando nosotros marcamos la extensión 102 desde el softphone (450), la llamada sale de la centralita IPPBX por la interfaz FXO y entra a la centralita analógica por la interfaz FXS y se dirige a la extensión que hayamos marcado anteriormente.
Para que la IPPBX pueda realizar dicha función, debemos crearla dirigiéndonos a PBX/Troncales Analógicas/Crear nueva troncal analógica.
Una vez dentro, debemos configurarla con los siguientes datos:
_Debemos seleccionar la casilla FXO donde vamos a conectar la PBX analógica.
_Tendremos que poner el nombre de la troncal (cualquier nombre)
_Todas las demás casillas las dejamos, ya que la información que viene predeterminada o por defecto esta correcta.
_Por último, guardamos los cambios.
TRONCAL SIP (Session Initation Protocol)
Con esta troncal podemos conectar nuestros teléfonos IP, softphones... de nuestra centralita IPPBX con teléfonos IP de otros dominios o proveedores de voz IP en internet a través del puerto LAN de nuestra centralita IPPBX.

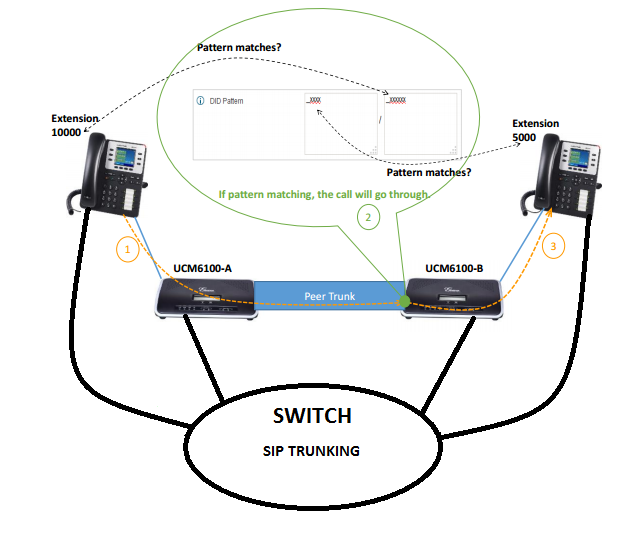

En la imagen de arriba podemos apreciar el "SIP TRUNKING":
_Ambas centralitas están conectadas al Switch de su red, pero para que se encaminen las llamadas vamos a necesitar utilizar un Patrón (DID Pattern).
_DID Pattern: Cuando una llamada entra en la centralita se van comprobando diferentes condiciones hasta encontrar el patrón de llamada que entra.
Para que ambas centralitas IPPBXs puedan realizar dicha función, debemos crear las troncales dirigiéndonos a PBX/Troncales VoIP.
A continuación le damos a "Crear nueva troncal SIP" y rellenaremos las siguientes casillas:
_Nombre del proveedor: TroncalDavid (Se puede poner cualquier nombre)
_Nombre host: 192.168.18.253 (Dirección IP de la centralita a la que queramos conectarnos)
_Activar SIP PING (Quality): Activaremos esta casilla.
Por consiguiente, encaminaremos las LLAMADAS DE SALIDA (OUTBOUND):
_Nombre de la regla de llamadas: Salir (Puede ser cualquier nombre)
_Patrón:_xxx
_Nivel de privilegio: Internas
_Usar troncal: TroncalDavid (pondremos la troncal con la que queremos conectarnos)
Más tarde, encaminaremos las LLAMADAS DE ENTRADA (INBOUND):
_Patrón DID: _xxx
_Nivel de privilegio: Internas
_Destino por defecto: Por DID
_Destino DID: Extensión
_Estas configuraciones se deben realizar en ambas centralitas.
_Para comprobar que dichas configuraciones se han realizado correctamente nos aparecerá en el menú principal: "al alcance"
