Práctica: Centralita NETCOM Básica 4/8

Hemos realizado una centralita telefónica NETCOM Básica 4/8 y os voy a enseñar paso a paso como la hemos realizado.

1º Cogemos cuatro rosetas de 4 hilos de RJ11 para las líneas exteriores.



2º Colocamos correctamente el par de cobre en los cables centrales que en este caso son el verde y rojo:

3º Conectamos los cables que salen de las cuatro rosetas a la centralita:

4º Cogemos dos rosetas de 8 hilos de RJ11 para las líneas de extensión y conectamos correctamente los cables en la roseta:

5º Colocamos los cables que salen de la roseta en la centralita:

Al hacer el montaje tuvimos varios fallos y para que eso no os suceda os dejo un pequeño esquema:

6º Por último conectamos los Teléfonos Básicos a las rosetas.

Para una buena comprobación es recomendable llamar de un teléfono fijo al otro y viceversa.
Sí todo funciona correctamente, tendremos la centralita terminada.

Centralita NETCOM Básica 4/8

NETCOM Básica 4/8

La NETCOM Básica 4/8 es un sistema telefónico, destinado a satisfacer las necesidades
de los más diversos usuarios, está formado por una unidad central, un número máximo de
ocho aparatos de extensión y hasta cuatro líneas externas.

En la NETCOM Básica 4/8 se aúnan las ventajas de las centrales privadas automáticas
(PABX) y de los sistemas multilíneas. Se trata de una central de baja capacidad, en las que
pueden coexistir extensiones dotadas de teléfonos convencionales y extensiones dotadas de teléfonos multilínea (Teléfonos del Sistema).
Desde los primeros se accede a las prestaciones del Sistema mediante la marcación de códigos de operación.



Los teléfonos multilínea son terminales específicos, que permiten realizar las funciones
del Sistema de una manera más sencilla que con un teléfono convencional. Igualmente, mediante indicadores luminosos, permite conocer en todo momento el estado de las extensiones y de las líneas externas.








¿QUE PUEDE HACER NUESTRA CENTRALITA?

-El sistema puede gestionar de forma automática el encaminamiento óptimo de llamadas
salientes, siguiendo unos criterios definidos previamente.

-El Sistema puede ser equipado opcionalmente con una Operadora Automática, la cual permite la atención automática de las llamadas entrantes mediante la emisión de mensajes grabados que guían la llamada entrante hasta la extensión con la cual se desea establecer comunicación.



-Permite además la detección de las llamadas procedentes de un fax
(realizada en forma automática) y su posterior transferencia a la extensión donde se
encuentra instalado un equipo facsímil.

-El Sistema puede gestionar un portero automático, a través del Adaptador Portero Automático, recibiendo llamadas.

-El Módulo Tarificador MT-SP, cuando está conectado al Sistema, permite la gestión de
tarificación de las llamadas externas, así como la incorporación de una impresora.



MARCACIÓN POR TONOS DE MULTIFRECUENCIA

En telefonía, el sistema de marcación por tonos, también llamado sistema multifrecuencial o DTMF (Dual-Tone Multi-Frequency) es usado para la señalización de telecomunicaciones sobre líneas telefónicas analógicas en la banda de frecuencia vocal entre teléfonos u otros equipos de comunicaciones y la central telefónica.



Señal obtenida en un osciloscopio mostrando la combinación de tonos sinusoidales de 1209 Hz y 697 Hz es decir marcando el numero 1.





AHORA OS VOY A MOSTRAR UNA CENTRALITA TELEFÓNICA "CASERA":





-A la izquierda de la centralita están las cuatro rosetas de 4 hilos del cable RJ11, que da línea a las líneas exteriores.

-Y en medio está la centralita que es la que se encarga de unir las líneas exteriores con las líneas interiores y sus extensiones.









Una centralita telefónica se compone esencialmente de varios relés, para poder realizar la conmutación de circuitos.

ADSL Tecnology

WHAT IS ADSL?

-Asymetric: things that are not even. The system that we use is asymetric because we downloading more informatión than uploading.

-Digital: The computers are conected with digital information.

-Suscriber: Its a client or consumer.

-Line: We use a RTB (Red Telefónica Básica) network to transmit digital information over an analog enviroment.

Asymetric Digital Suscriber Line is a technology for transmitting digital information.
ADSL is asymmetric in that it uses most of the channel to transmit downstream to the user and only a small part to receive information from the user.

The ADSL can transmit informatión from one computer to another via an analogic enviroment, as can be a network of phones.

The conexion of computers we use a four wires, two to transmit and the other two to receive but in a network telephones we only need a wire copper pair.

Conmutación Analógica y Digital

CONMUTACIÓN ANALÓGICA

Cuando hablamos de conmutación analógica, nos referimos a LA CONMUTACIÓN DE CIRCUITOS, es decir a la conexión que realizan los diferentes nodos de una red para lograr un camino apropiado para conectar dos usuarios de una red y por tanto es la interconexión de telefonos fijos a través del par de cobre que transporta los datos o la voz.




CONMUTACIÓN DIGITAL

Cuando hablamos de conmutación digital, nos referimos a LA CONMUTACIÓN DE PAQUETES, que es un método de envío de datos en una red de computadoras.

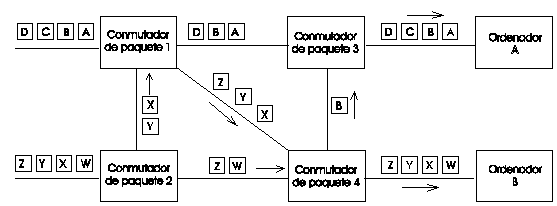

Cuando nosotros enviamos una información a otro equipo de nuestra red, los datos se dividen y van por caminos diferentes, pero antes de llegar al receptor, recuperan su estado original. Como podemos apreciar en la siguiente imagen:





¿COMO PODEMOS ENVIAR DATOS DE DIGITAL A DIGITAL PASANDO POR UN ENTORNO ANALÓGICO?

Para ello se utiliza la tecnología ADSL que permite utilizar datos digitales en un entorno análogico. Los datos digitales modulados en analógico van modulados en COFDM (Coded Orthogonal Frequency Division Multiplexing).

La información que contienen se modulan y se multiplexionan en diferentes bandas de frecuencia. Normalmente estas frecuencias tienen mas datos de bajada que de subida, por tanto eso quiere decir que descargamos más información que la que subimos.

Rosetas RJ11, 4,6 y 8 hilos.

CABLE RJ11

Es un conector usado mayoritariamente para enlazar redes de telefonía. Es de medidas reducidas y por lo general tiene cuatro contactos o cuatro hilos. También los hay de seis y ocho hilos.






ROSETA RJ11 A 4 HILOS

Tiene cuatro hilos de los cuales solo dos se utilizan. Los hilos 2 y 3.



ROSETA RJ11 A 6 HILOS

Tiene seis hilos y por tanto tres pares:

- Primer par: L1 con TX
- Segundo par: TS con L2
- Tercer par: T con 2



ROSETA RJ11 A 8 HILOS

Tiene ocho hilos pero solo se utilizan 6. Tanto el hilo 1 como el 8 no se utilizan.




Por tanto el conexionado de los cables sera el siguiente:

CABLE	ROSETA
No se conecta nada	Cable Blanco                                    (PIN 1)
T                                                  Cable Azul	Cable marrón                                   (PIN 2)
TS                                              Cable Verde	Cable Amarillo                                   (PIN3)
L1                                          Cable Naranja	Cable Verde                                     (PIN 4)
L2                              Cable Blanco-Naranja	Cable Rojo                                        (PIN 5)
TX                                 Cable Blanco-Verde	Cable Negro                                      (PIN 6)
2                                   Cable Blanco-Azul	Cable Naranja                                   (PIN 7)
No se conecta nada	Cable Azul                                        (PIN 8)

Tiene tres pares, que son las siguientes:

-Primer par: L1 con L2

-Segundo par: TS con TX

-Tercer par: T con 2

 NOTA IMPORTANTE:

La voz siempre va por el par de cobre central (L1/L2). Cada roseta proporciona una línea o voz.

Virtualización, Cloud, VMware y Centralita Virtual

VIRTUALIZACIÓN

Es una técnica que posibilita la ejecución sobre una única máquina física de una o más máquinas virtuales.

El hipervisor o VMM (Virtual Machine Monitor) crea una capa de abstracción entre el hardware de la máquina física y el sistema operativo de la máquina virtual.

Esta capa de software (VMM) maneja, gestiona y arbitra los cuatro recursos principales de una computadora (CPU, Memoria, Dispositivos Periféricos y Conexiones de Red).





¿Qué ventajas tiene la Virtualización?

_Permite separar el sistema operativo del hardware.
_Optimiza el rendimiento en equipos de grandes prestaciones
_Permite la independencia de hardware.
_Puede añadir dispositivos muy variados, como USB, discos duros, lector de CDs, tarjetas de red, etc...





TIPOS DE VIRTUALIZACIÓN

_Nativo, Unhosted o Bare metal, es software que se ejecuta directamente sobre el hardware y se representa así:



_Hosted, es software que se ejecuta sobre un sistema operativo y se representa de la siguiente manera:




CLOUD

Cloud o tambien llamado computación en la nube es una virtualización que permite ofrecer servicios de computación a través de Internet.

La información se almacena de manera permanente en servidores de Internet y por tanto los clientes pueden acceder a sus datos o a su equipo desde cualquier punto del mundo a través de internet.





VMWARE

VMware es un sistema de virtualización por software. Un sistema virtual por software es un programa que simula un sistema físico (un computador, un hardware) con unas características de hardware determinadas.



CENTRALITA VIRTUAL

Las centralitas telefónicas virtuales, permiten además gestionar las llamadas que llegan a la centralita con servicios inteligentes como gestión de las llamadas según el día o la hora, locuciones de bienvenida, menús de opciones que permiten llegar a la extensión deseada si pasar por la recepción, colas de espera con música, buzones de voz, grabación de llamadas, servicios de voz interactivos, etc.
