Capas modelo OSI

CAPA 1: CABLES FÍSICOS
En esta capa están todas las conexiones físicas que engloban una red.

- RJ45: es el cable más utilizado ya que es el medio por el que se transmite la información. Su función principal  es interconectar equipos.




CAPA 2: DATA LINK
Esta capa es la que enlaza los datos, por tanto es responsable de la transferencia fiable de información a través de un circuito de transmisión de datos.

-LAN: (Local Area Network) es la red más simple, por tanto es un conjunto de ordenadores o equipos conectados a través de una red dentro de un área geográfica pequeña.





-MAC: (Media Access Control)  la dirección MAC es física y viene ya predeterminada por el fabricante. Su principal función es controlar el acceso por donde van los datos.



-Switch: es un dispositivo digital lógico que interconectar dos o más dispositivos de red, de acuerdo con su dirección MAC de destino.

-El filtro de MACs: su función es proteger la red inalámbrica e impedir el acceso de dispositivos inalámbricos no autorizados.



-Wireless: es aquella donde hay una conexión sin ningún medio físico si no que se utiliza la modulación de ondas-electromagnéticas.




CAPA 3: NETWORK
Determina la mejor manera de mover datos; es decir, la capa de red maneja la comunicación entre dispositivos que no están conectados directamente.

-WAN: (Wide Area Network) cuando unimos varias redes LAN obtenemos la red WAN, es decir que la WAN se constituye por un conjunto de redes LAN.




-Router: consiste en evitar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de direcciones IPs.




-IP (Internet Protocol): son un número único e irrepetible con el cual se identifica una computadora conectada a una red que corre el protocolo IP.




CAPA 4: TRANSMISION (TCP/IP)
TCP/IP provee conectividad de extremo a extremo especificando cómo los datos deberían ser formateados, direccionados, transmitidos, enrutados y recibidos por el destinatario.

-Port: un puerto es una forma genérica de denominar a una interfaz a través de la cual los diferentes tipos de datos se pueden enviar y recibir.



-Aplications: es un tipo de programa informático diseñado como herramienta para permitir a un usuario realizar uno o diversos tipos de trabajos.



-Transmision Control Protocol: este protocolo permite que se conecten dos dispositivos o equipos de forma que puedan enviarse información entre sí. El protocolo TCP asegura los datos que emite el cliente, que sean recibidos por el servidor sin errores y en el mismo orden que fueron emitidos.

Visualización de información de NIC conectadas por cable e inalámbricas.

PARTE 1: Identificar y trabajar con NIC de PC

PASO 1: Utilizar el centro de redes y recursos compartidos.

a. Abrimos el centro de redes y recursos compartidos.
b. Hacemos clic en el enlace Cambiar configuración del adaptador.
c. En dicha ventana encontramos los adaptadores de conexión de área local y conexión de red inalámbrica.

PASO 2: Trabajar con la NIC inalámbrica.

a. Seleccionamos la opción "Conexión de red inalámbrica" con  el botón secundario del ratón.
b. Seleccionamos el apartado "Estado"
c. Aparece la ventana Estado de la conexión de red inalámbrica, donde podemos observar información sobre la conexión inalámbrica.

¿Cual es el identificador de conjunto de servicios (SSID) para el router inalámbrico de la conexión?
WLAN_A7

¿Cuál es la velocidad de la conexión inalámbrica?
120 Mbps

d. Hacemos clic en Detalles para visualizar la ventana "Detalles" de la conexión de red.

¿Cuál es la dirección MAC de la NIC inalámbrica?

70-1A-04-6C-59-4E

¿Se indican varios servidores DNS IPv4 en la lista?

Sí indican 2

¿Por qué se indicarían varios servidores DNS?

Por si falla uno, utilizar el otro.

Nota: dicha información también la podemos encontrar si utilizamos el comando "Ipconfig/all"

e. En la ventana de "Estado de la conexión de red" hacemos clic en "Propiedades" y luego a "Seguridad"

f. En la imagen de abajo podemos observar el tipo de seguridad del Router y su contraseña.

PASO 3: Trabajar con la NIC conectada por cable

a. En la ventana Conexiones de red, seleccionamos y hacemos clic con el botón secundario en la opción "Conexión de área local" y escogemos el aparatado "Estado".

b. Al pulsar el apartado "Estado", el ordenador nos mostrara esta nueva ventana que nos informará acerca de la conexión por cable a la LAN:

Más tarde hacemos clic en "Detalles", para ver la información de la dirección para la conexión LAN.

Si utilizamos el comando Ipconfig/all, podremos comparar la información que nos ha dado el comando con la que se ve en el cuadro de detalles de la conexión de red.

PARTE 2: Identificar y utilizar los iconos de red de la bandeja del sistema.

PASO 1: Utilizar el icono de red inalámbrica

a. Hacemos clic en el icono "Red inalámbrica" de la bandeja del sistema para visualizar la ventana emergente.

b. Más tarde hacemos clic en el enlace "Abrir Centro de redes y recursos compartidos".

c. Vamos al enlace "Cambiar configuración del adaptador" para ver la ventana de "Conexiones de red".

d. Seleccionamos y hacemos clic con el botón secundario en "Conexiones de red inalámbrica" y pinchamos en "Deshabilitar"

Y por tanto, ahora, veremos este icono, que quiere decir que dicho equipo utiliza la "Red conectada por cable"

PASO 2: Utilizar el icono de red conectada por cable

a. Hacemos clic en el icono "Red conectada por cable"

b. Nos metemos en "Cambiar configuración del adaptador" y a continuación en habilitar la conexión  de red inalámbrica. Y por tanto se pondrá el icono de "Red de inalámbrica".

PASO 3: Identificar el icono Problema de red

a. Deshabilitamos la "Conexión de red inalámbrica" y la "Conexión de área local" y por tanto se pondrá este nuevo icono:

c. Hacemos clic en el nuevo icono y podremos observar lo siguiente:

d. Si el mismo equipo no ha habilitado ninguna de las dos NICs, entonces debemos hacerlo manualmente para restaurar la conectividad de red del equipo.

Si habilitamos un adaptador de red y la tarjeta NIC no puede establecer la conecxión con la red, aparecerá un nuevo icono (Problema de red) en la bandeja del sistema.

Conexión Inalámbrica (Práctica 3)

TAREA 1: CONECTARSE AL ROUTER INALÁMBRICO

PASO 1: Lo principal que debemos hacer es conectarnos al Router Inalámbrico, por tanto, nos dirigimos a "Conexiones de red inalámbrico" y seleccionamos nuestro Router.
Nota: cualquier equipo que quiera conectarse a dicho Router necesitará una tarjeta inalámbrica.

PASO 2: Verificamos las configuraciones de conectividad y para ello necesitaremos utilizar el comando "IPCONFIG". Una vez ejecutado dicho comando tendremos que tener en cuanta la siguiente información:

Dirección IP -------------------------------------- 172.17.30.26
Máscara de subred:------------------------------- 255.255.255.0
Puerta de enlace predeterminada:-------------- 172.17.30.1


TAREA 2: CONFIGURAR EL ROUTER EMPLEANDO LA UTILIDAD WEB

PASO 1: Debemos ir a la URL predeterminada del Router, que es: http://192.168.1.1, utilizando claramente el explorador web.

PASO 2: Ingresamos la información de autentificación.

TAREA 3: ESTABLECER LAS CONFIGURACIONES IP PARA EL ROUTER.

PASO 1: Establecemos el tipo de conexión de internet a static IP. Debemos saber que el Internet Setup, se conecta al puerto Router y Network Setup, se conecta a la LAN/Switch.

PASO 2: Establecemos las configuraciones de las direcciónes IP para la configuración de internet.

Establecemos la dirección IP de internet en 172.17.30.26
Establecemos la máscara subred en 255.255.255.0
Establecemos el gateway predeterminado en 172.17.30.1

PASO 3: Configuramos la dirección IP de configuración de la red en 172.17.30.1

IP Address---------172.17.30.1, está es la dirección Network del dispositivo.
Subnet Mask------ 255.255.255.0
No hace falta el gateway

PASO 4: Guardaremos los cambios ya efectuados.

PASO 5: Liberaremos la antigua dirección IP de la configuración de red Network y para ello utilizamos el comando ipconfig/ release. Para obtener una nueva dirección IP en la red nueva, ejecutaremos el comando ipconfig/ renew.

 Este es el comando Ipconfig/release

Este es comando Ipconfig/renew

PASO 6: Visualizamos los parámetros de configuración IP del equipo y para ello utilizamos
el comando "ipconfig". Si no se actualizado la dirección en la red 172.17.30.0/24, será necesario liberar y renovar la dirección IP en el cliente.

PASO 7: Vamos a la nueva URL e ingresamos la información de autentificación. Ingresamos la nueva URL (http://172.17.30.1).


TAREA 4: ESTABLECER LAS CONFIGURACIONES DHCP Y LAS CONFIGURACIONES DEL HUSO HORARIO DEL ROUTER.

PASO 1: Vamos a darle a un portátil una asignación DHCP estática, por tanto ahora nos dirgimos al menu de configuración del Router y abrimos el apartado:

DHCP Reservation

Select Clients from    Client Name     Interface      IP Address         MAC Address
DHCP tablets                Portátil          Wireless    172.17.30.100    00:05:4E:49:64:F8

PASO 2: Configuramos el servidor DHCP. Establecemos la dirección de inicio en 50, el número máximo de usuarios en 25, y el tiempo de alquiler en 2 horas o 120 minutos. En dicho apartado veremos estas características:

DHCP Server:------------------------ Enabled o Disabled

Start IP Address:-------------------- 172.17.30.50

Maximum Number of users:------ 25

IP Address Range:------------------ 172.17.30.100 to 149

Client Lease Time:----------------- 120 minutes

PASO 3: Configuramos el router al huso horario apropiado, GMT+1(Francia-Alemania-Italia).


TAREA 5: CONFIGURACIONES INALÁMBRICAS BÁSICAS.

PASO 1: Navegamos a la página inalámbrica y establecemos el modo de red en la ficha de configuración inalámbrica básica. Escogeremos BG-Mixed ya que es el modo de red para clientes de red más usado.

PASO 2: Establecemos otras configuraciones. Cambiamos el "Network Name" (SSID) al router. Cambiamos el standard Channel 7 y deshabilitamos el Broadcast del SSID.

PASO 3: Guardamos los cambios ya efectuados.

PASO 4: Verificamos si el SSID del router ya no es broadcast (no veremos es dispositivo en la red).

PASO 5: Nos reconectamos a la red inalámbrica. Entramos a inicio/ Panel de Control/ conexiones de red/ propiedades. En la ficha "Redes Inalámbricas" seleccionamos "Agregar" y por tanto nos sale este menú:

Asociación

Nombre de red (SSID):-------- WR53

Clave de red inalámbrica

Autentificación de red:-------- Abierto
Cifrado de datos:--------------- Deshabilitado

PASO 6: Verificamos la configuración y para ello utilizamos el comando "ipconfig".


TAREA 6: HABILITAR LA SEGURIDAD INALÁMBRICA

PASO 1: Nos volvemos a dirigir a la página de configuración del router (http:// 172.17.30.1).
PASO 2: Seleccionamos la ficha Wireless Security.
PASO 3: Seleccionamos WEP en el modo de seguridad.
PASO 4: Introducimos una clave WEP.

Configuración del ROUTER para dispositivos inalambricos y alambricos

ROUTER

El Router es un dispositivo que proporciona conectividad a nivel de red o capa 3 en el modelo OSI. Su función principal consiste en evitar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de direcciones IPs.

El Router se encarga de unir diferentes direcciones IP (como por ejemplo la IP privada de una red local y la IP de dominio de Internet).





CONFIGURACIÓN DEL ROUTER PARA DISPOSITIVOS ALÁMBRICOS:



En primer lugar debemos conectar como máximo 4 equipos al ROUTER mediante el cable UTP. Dicho cable saldrá de las tarjetas NIC de nuestros equipos y se conectarán al HUB o puertos LAN del ROUTER, como aparece en esta imagen:



Más tarde debemos activar el servicio DHCP de todos los equipos que estén conectados al ROUTER, dándole a "Obtener una dirección IP automáticamente" ya que dicho servicio te proporciona una dirección IP.





Una vez que el servicio DHCP nos asigna una dirección IP, ya estamos conectados al dispositivo ROUTER. Pero para que dicho dispositivo proporcione internet a los equipos debemos conectar el puerto WAN del ROUTER al SWITCH.



Para comprobar que están todos los equipos correctamente conectados al ROUTER es recomendable hacer PINGs pero para ello debemos desactivar el "Firewall".





CONFIGURACIÓN DEL ROUTER PARA DISPOSITIVOS INALÁMBRICOS:



En un principio debemos ir al menú del dispositivo ROUTER y realizar los siguientes cambios:



-Modificar el SSID (el nombre de dicho dispositivo) por el que queramos. En mi caso pondré "Grupo 1"





 -Luego debemos ir al apartado "Wireless Security" y seleccionar el modo WEP de seguridad. Más tarde en el recuadro "Passphrase" escribimos una palabra cualquiera, yo en mi caso escribiré "pasaguei" y por lo tanto nos proporcionara cuatro diferentes contraseñas.



Por último, desde nuestro equipo, miramos las redes disponibles y seleccionamos nuestra red (en mi caso "Grupo 1"). Nos pedirá la contraseña y por tanto deberemos poner una de las cuatro contraseñas que anteriormente nos ha facilitado el menú de configuración del ROUTER.

POE (Power Over Ethernet) e información de un Wirelesss Broadband Router.

La alimentación a través de Ethernet (Power over Ethernet, PoE), permite que la alimentación eléctrica se suministre a un dispositivo de red (switch, punto de acceso, router, teléfono o cámara IP, etc) usando el mismo cable que se utiliza para la conexión de red.

El cable UTP es el que se encarga de transportar tanto la electricidad como los datos de transmisión.

Dicho cable tiene ocho hilos y se dividen en dos: calientes y frios. Los calientes transportan los datos de transmisión y en cambio los frios transportan la energía eléctrica.

Para que el cable UTP transporte la energía, deberá tener un emisor (Switch) POE y un receptor (AP) POE, es decir que tanto el Switch como el AP tendrán que tener un puerto RJ-45 POE. Y dichos puertos vendrán indicados con una franja amarilla.

Switch con un puerto POE

Access Point con un puerto POE

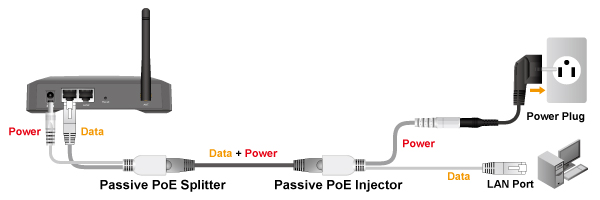

Si el Access Point carece del puerto POL, necesitaremos un "Inyector-Adaptador POE"

El inyector dispone de dos cables de salida. En un extremo que va al dispositivo AP, un cable que tiene un conector RJ-45 se conecta al puerto LAN del AP y otro cable que es circular y se conecta al puerto alimentador del AP .

Luego tenemos en el otro extremo otro conector que se divide en dos; uno que se conecta a la corriente eléctrica y el otro que se enchufa directamente al Switch.

Información de un Router inalambrico de banda ancha ("Wirelesss Broadband Router").

Si nos metemos en el menú de configuración o información del Router y nos dirigimos a los apartados ROUTER y WIRELESS, podremos observar la siguiente información:

ROUTER

-Router name: DD-WRT, que es el nombre del dispositivo.

-Router model: LYNKSIS WRT 160 NL, que es el modelo y la marca de dicho dispositivo.

-Lan MAC: 00:01:36:22:7E:F1, es una la dirección  Lan MAC que está asociada a un Hub.

-Wan MAC: 00:01:36:22:7E:F2,es una dirección Wan MAC que está asociada a un Router.

-Wireless MAC: 00:01:36:22:7E:F3, es una dirección Wireless MAC que está asociada a Wireless.

-Wan IP: 0.0.0.0, es la IP del Router.

-Lan IP: 192.168.1.1, es la IP local y la podemos modificar.

WIRELESS:

-Radio: Radio is on, esto nos informa de que funciona correctamente.

-Mode: AP, indica la configuración de trabajo.

-Network: Mixed, indica el tipo de estándares.

-SSID: DD-WRT, esté es el nombre que mostrara en la red.

-Channel: 1(2.412 MHz), esto indica el canal y la frecuencia por la que transmite el dispositivo.

-Tx Power: 14 Dbm,indica la velocidad en decibelios/minuto.

-Rate: 65 Mb/s, indica la tasa de velocidad de transferencia de datos.

Wireless, Seguridad, Wireless Mac Filter y Reseteo del AP (Linksys WAP54G)

Sí nos dirigimos al apartado "wireless" del menú de configuración del Access Point (Linksys WAP54G), nos aparecerá lo siguiente:

-Mode: "Wireless-G Only", son los estándares de internet.
-Network Name (SSID): "cossio", este es el nombre de identificación del AP.
-Channel: 11-2.462 GHz, es la frecuencia por la que transmite el dispositivo. Caben 5 Gigas y el rango de frecuencia es de 2.412 GHz hasta 2.472 GHz.
-SSID Broadcast: tiene dos posiciones; Enabled (activado) y Disabled (desactivado). En la primera posición los clientes pueden ver el nombre del AP, en cambio en la segunda posición los clientes no pueden ver el nombre del AP.



Si nos metemos en el apartado "Security", podremos observar lo siguiente:

Modos de Seguridad (nos dan a elegir diferentes modos de seguridad):
-WEP
-WAP-Personal
-WAP2-Personal
-WAP2-Mixed
-WAP-Enterprise
-RADIOUS
-Disabled

-WEP (Wired Equivalent Privacy):Cifra los datos de manera que solo el usuario autorizado pueda acceder a ellos. Las encriptaciones pueden ser de 64 bits o 128bits, se codifican los adatos mediante una clave antes de emitir por antena.



-WPA-Personal (Wifi Protective Access): Utiliza un cifrado de clave dinámico, lo que significa, que la clave está modificándose cada cierto tiempo automáticamente; esto provoca que los posibles accesos a nuestro AP sea más difícil.



Wireless MAC Filter: Permite restringir el acceso mediante la MACs de los dispositivos.

Resetear contraseña y Acceder al Panel de Configuración del Linksys WAP54G

En estos días he tenido el placer de trabajar con Access Points de la marca Linksys modelo WAP54G

Resetear el Linksys modelo WAP54G.

En la parte trasera del equipo, encontrarán el botón de reset; este se efectua con el equipo encendido y manteniendo presionado el botón por aproximadamente 10 segundos.

Verán que el led que señala que hay actividad (ACT) en el Access Point se apagará unos segundos y se vuelve a encender; cuando esto suceda el Access Point estará usando los valores de fabrica.

Valores de fábrica del Linksys modelo WAP54G.

Son los siguientes:

IP: 192.168.1.245
Usuario: DEJAR EN BLANCO (Así es no tiene usuario).
Contraseña: admin

Acceder al Panel de administración del Linksys modelo WAP54G.

Para acceder solo deberás configurar tu tarjeta de red de forma manual para que utilice una IP dentro del mismo rango que el Access Point, por ejemplo: 192.168.1.5

Como último detalle, es mejor utilizar Internet Explorer para acceder al Panel; con Firefox a veces se atora o fallan comandos, con Safari muestra cosas raras @_@ o no despliega bien las IP’s mejor usar IE.
