Clases de red

Hay diferentes tipos de clases de red:

Clase A

La máscara de esta clase tiene esta estructura: 255.0.0.0 que en números binarios seria: 11111111.00000000.00000000.00000000.

¿Como se haría para saber cuantos ordenadores caben?

Si queremos saber cuantos ordenadores caben tendremos que contar los ceros y a 2 elevar ese número por ejemplo 2 elevado a 24 que seria 16.777.216 - 2 = 16.777.214 ordenadores. Hemos restado 2 ya que uno es el nombre de la red y el otro es el broadcast.

¿Y para saber cuantas redes?

Deberíamos sacar los números binarios de 255 que seria 11111111, y de esos números debemos tener en cuenta el primer número que es el que más peso tiene y el que nos va a decir cuantas redes caben en esta máscara.

2 elevado a 0  = 1

2 elevado a 1  = 2

2 elevado a 2  = 4

2 elevado a 3  = 8

2 elevado a 4  = 16

2 elevado a 5  = 32

2 elevado a 6  = 64

2 elevado a 7  = 128  estas son las redes que puede llegar a disponer este tipo de máscara.



En cada una de esas redes puede haber 16.777.214 ordenadores.

Para que se entiendan bien estos conceptos, os mostrare un ejemplo absurdo pero que os va a sacar de toda duda que tengaís.

1000 0000.0000 0000.0000 0000.0000 0000

Cogemos el primer número porque es el que más pesa y el que nos va a decir cuantas redes caben en esta máscara.

2 elevado a 0  = 1   estas son las redes que caben en esta máscara absurda.

Y para terminar se cuentan los ceros que tiene esta máscara, que son 31 y por lo tanto el 2 se eleva a 31, que da 2.147.483.648 menos 2 y con eso sacamos el numero de ordenadores que caben en esa red.

¿Como aplicamos el ordenador 278 a una red de clase A (111.0.0.0/ 8)?

Lo primero que tenemos que hacer es pasarlo a números binarios como por ejemplo:

    1|               00010110

3ª parte           4ª parte

La barra delimita la tercera y cuarta parte de la IP por lo tanto debemos coger los unos y entonces a 2 elevar la posición de los unos.

Más tarde hay que sacar la cuarta parte (00010110) en números decimales:

2 elevado a 1  = 2

2 elevado a 2  = 4

2 elevado a 4  = 16

 TOTAL            = 22 es la cuarta parte de la IP

Y en la tercera parte al solo haber un uno pues lo pasamos a números decimales:

2 elevado a 0  = 1

Por lo tanto ya tenemos todas las partes de la dirección de la IP del ordenador 278 que es:

111.0.1.22/8



Clase B

La máscara de esta clase tiene esta estructura: 255.255.0.0 que en números binarios seria: 11111111.11111111.00000000.00000000.

Para saber cuantos ordenadores caben en una red tendremos que contar los 0s que lleva y a 2 elevarle ese número, por ejemplo: 2 elevado a 16 = 65.536-2 = 65.534 ordenadores. Hemos restado 2 ya que uno es el nombre de la red y el otro el "broadcasting".

Y luego para saber cuantas redes caben deberíamos sacar los números binarios de 255.255 que seria 11111111-11111111, y de esos números debemos tener en cuenta el primer número que es el que más peso tiene y el que nos va a decir cuantas redes caben en esta máscara.

2 elevado a 15  = 16.384 redes caben en esta clase.

Si queremos unir dos redes debemos conectarlos a un Router que para ello necesitaríamos una puerta de enlace o "Gateway"  para cada ordenador.

Clase C

La máscara de esta clase tiene esta estructura: 255.255.255.0 que en números binarios seria: 11111111.11111111.11111111.00000000.

Para saber cuantos ordenadores caben en una red tendremos que contar los 0s que lleva y a 2 elevarle ese número, por ejemplo: 2 elevado a 8 = 256-2 = 254 ordenadores. Hemos restado 2 ya que uno es el nombre de la red y el otro el "broadcasting".

Y luego para saber cuantas redes caben deberíamos sacar los números binarios de 255.255.255 que seria 11111111-11111111-11111111, y de esos números debemos tener en cuenta el primer número que es el que más peso tiene y el que nos va a decir cuantas redes caben en esta máscara.

2 elevado a 23  = 2.097.152 redes caben en esta clase.

IP, máscara y como hacer subredes.

Una máscara subred, como por ejemplo 255.255.255.0, me dice que números son los de red o el número de ordenador. Como podemos ver en el ejemplo anterior, la máscara se divide en cuatro partes, donde las tres primeras partes son el "255", que equivale a ocho números binarios cada uno, donde indican el número de red, mientras que en la última parte es 0 , que equivale a el número de ordenadores y también contiene ocho números binarios.


Por lo general en una red pueden estar conectados un máximo de 254 ordenadores porque no se usa ni el 0 (nombre de la red) ni el 255 (Broadcast).

¿Como se crea una subred?

Para crear una subred debemos restarle a 255 (última parte o grupo de la máscara) los ordenadores que queramos conectar más uno, es decir; imaginemos que queremos conectar solamente dos ordenadores, pues entonces a esos dos ordenadores le sumamos uno y nos da 3. Por lo tanto se lo restamos a 255, y nos queda 252. Haciendo esto ya hemos creado la máscara de una nueva subred (255.255.255.252).

Para saber de donde salen los números citados anteriormente hay que tener en cuenta la siguiente información:

           1111-1111                                                          1111-1100

2 elevado a 0  = 1                                  0
2 elevado a 1  = 2                                  0
2 elevado a 2  = 4                       2 elevado a 2  = 4
2 elevado a 3  = 8                       2 elevado a 3  = 8
2 elevado a 4  = 16                     2 elevado a 4  = 16
2 elevado a 5  = 32                     2 elevado a 5  = 32
2 elevado a 6  = 64                     2 elevado a 6  = 64
2 elevado a 7  = 128                   2 elevado a 7  = 128
----------------------------           ----------------------------
     TOTAL     = 255                    TOTAL         = 252


Entonces como los número binarios de la última parte son "1111-1100" pues por lo tanto cogemos los dos últimos ceros y hacemos todas las combinaciones posibles:

-00, esta no es posible porque es el nombre de la red,
-01, esta si es posible y es la red del primer ordenador
-10, esta si es posible y es la red del segundo ordenador
-11, esta no es posible porque es el "Broadcast"


Por lo tanto la IP del primer ordenador es: 192.168.18.1/30 y la del segundo: 192.168.18.2/30 y el nombre de la red sería 192.168.18.0/30.

Ahora os preguntareis porque he puesto .../30, he puesto eso ya que sumando todos los unos de los números binarios de las cuatro partes de la máscara dan 30.

El nombre de la siguiente subred seria 192.168.18.4/30 ya que 192.168.18.3/30 correspondería al Broadcast y sus ordenadores correspondientes serían 192.168.18.5/30 y 192.168.18.6/30.

El nombre de la tercera subred sería 192.168.18.8 ya que 192.168.18.7/30 sería Broadcast y las red de los ordenadores serían 192.168.18.8/30 y 192.162.18.9/30 y así sucesivamente.

Esta imagen nos muestra claramente como son las subredes:



Cuando hablamos de una dirección IP, podemos destacar un comando que va ligado a la IP, llamado "ping", que sirve para saber si un ordenador esta conectado a una red.

GUI Y CLI



¿Qué quiere decir las iniciales GUI Y CLI?



Las iniciales GUI quieren decir Graphic, User and Interface que en español es la interfaz gráfica de usuario.Simplemente son los objetos, emoticonos, letras o símbolos que aparecen en la pantalla.





Para acceder al GUI debemos meternos en el panel de control, una vez allí hay que clicar en "Centro de redes y recursos compartidos" después a "conexión de área local" más tarde a propiedades y por último hay que anular todos los recuadros que te aparecerán excepto el de "Protocolo de internet versión 4 (TCP/IPv4)" y entonces se le dará a aceptar y aparecerá la imagen de abajo.





Las iniciales CLI quieren decir Comand, Line and Interface y en español es Interfaz de linea de comandos. Para acceder al CLI debemos introducir "cmd" en el buscador de Windows.



Sí ponemos IPCONFIG en el interfaz de línea de comandos y le damos al "enter" nos aparecerá la ventana que tenemos abajo donde nos indicarán la siguiente información:



-La dirección IP: Los tres primeros grupos de números nos indica el número que nuestro equipo u ordenador tiene asignado en la red en cambio el último grupo de números hace referencia a la posición en la que se encuentra nuestro ordenador o equipo.



-La máscara de subred: es una máscara de bits que determina la parte de sistema principal y la parte de red de una dirección IP.



-Puerta de enlace predeterminada: es un dispositivo o una computadora que sirve como enlace entre dos redes informáticas.

Cable directo y cruzado



 ¿Qué diferencia hay entre cable directo (Straight-Throught) y cable cruzado (Crossover)?

Cable directo, Full Dúplex:

El cable directo es aquel que utiliza un mismo cable para transmitir y recibir datos en ambos sentidos. Este cable directo también es llamado Straight throught.

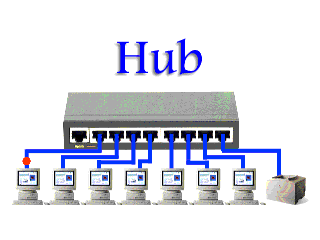

El Hub - Swich es un claro ejemplo del cable directo ya que son un conjunto de ordenadores conectados entre si mediante el Hub o swich.



Cable Cruzado, Full Dúplex:

El Cable cruzado es aquel que utiliza dos canales para transmitir y otros dos canales para recibir, y cuatro hilos. El cable de transmitir debe cruzarse para conectarse con el de recibir y viceversa. Es llamado también Crossover.





Cables de red y telefonía

La comunicación inalámbrica o sin cables es aquella en la que la comunicacion (emisor/receptor) no se encuentra unida mediante un cable, sino que se utiliza la modulación de ondas electromagnéticas a través del espacio.

¿Que va a través del cable de telefonía?

El cable de telefonía esta constituido por el par de cobre. Uno de los dos hilos transporta información mediante la electricidad que es una copia de la voz, el segundo hilo es de masa de referencia o de neutro por lo tanto son señales analógicas.














¿Y el cable de red?

El cable de red esta constituido por ocho hilos de cables, pero cuatro de ellos son los que transmiten y reciben información por lo tanto hay dos pares de cobre (el cable 1 y 2 son los que transmiten y, el 3 y 6 son los que reciben)
En uno de los hilos de un par es el que transmite datos o información al receptor y en el otro hilo es el de neutro o masa que se encargar de hacer la diferencia de potencial.
Entonces,  un hilo del otro par se encarga de recibir datos del receptor y por lo tanto el otro funciona como masa o neutral ejerciendo la diferencia de potencial.
Así funciona la señal digital.

Hald- Duplex: La información viaja en una sola dirección a la vez.
Full- Duplex: La información viaja en las dos direcciones a la vez.

Redes de datos

Redes de datos.

Internet es un conjunto de ordenadores conectados entre si que intercambian información y a esto se le llama red de datos.

El sufijo net quiere decir red.
Cada ordenador tiene su dirección IP  (Internet protocol) Versión 4 como por ejemplo 192.168.18.1, se llama así ya que los números se dividen en 4 grupos (el primero 192, el segundo 168, el tercero 18 y el cuarto 1) dichos numeros son binarios llamados tambien "octetos" como puede ser 01001111.
