Resumen de la Arquitectura Cliente-Servidor

ARQUITECTURA CLIENTE-SERVIDOR

Esta arquitectura consiste básicamente en un cliente que realiza peticiones a otro programa (el servidor) y él le responde.

Para que estos tres equipos se conecten con el servidor deben tener un puerto de enlace o "Gateway" que lo proporciona el servidor a cada usuario o equipo.

Más tarde todos los ordenadores pasan por el SWICH ya que este elemento hace que se conecten con el servidor. Es primordial que el servidor tenga una tarjeta de red "NIC" (Net Interface Card), para cada red que quiera unirse.

El servidor es el que se encarga de proporcionar servicios a los equipos ya que es el único dispositivo que puede acceder a ello mediante las tarjetas de red llamadas NIC.

El servidor, utilizando las tarjetas NIC ,accede a los servicios de internet pero para ello antes se conecta al ROUTER que nos facilita la IP Privada y la IP Pública.


¿CUÁLES SON LOS SERVICIOS QUE NOS OFRECE EL SERVIDOR?

El servidor DHCP (Dinamic Host Configuration Protocol): es el que se encarga de asignar una dirección IP.

-La IP estática: escribo yo la dirección IP en el ordenador/host y esa IP permanece en el tiempo.

-La IP dinámica: La IP se ajusta automáticamente por el servidor, cuando un host se conecta a la red.

El servidor DNS (Domain Name System): este servidor proporciona o facilita el nombre a las IPs de las páginas web.

Si quitamos la DNS de las propiedades de nuestro ordenador, tendremos que acceder a las webs mediante sus direcciones IPs , excepto si nos metemos por google que podremos poner los nombres de las webs.


SUBREDES

Se define el concepto de subred, o división de un número de red Clase A, B o C, en partes más pequeñas.






Resumen de las tres primeras capas del modelo OSI

LAS TRES PRIMERAS CAPAS DEL MODELO OSI

 CAPA 1: CABLES FÍSICOS
En esta capa están todas las conexiones físicas que engloban una red.

- RJ45: es el cable más utilizado ya que es el medio por el que se transmite la información. Su función principal  es interconectar equipos.









CAPA 2: DATA LINK
Esta capa es la que enlaza los datos, por tanto es responsable de la transferencia fiable de información a través de un circuito de transmisión de datos.


-LAN: (Local Area Network) es la red más simple, por tanto es un conjunto de ordenadores o equipos conectados a través de una red dentro de un área geográfica pequeña.









-MAC: (Media Access Control)  la dirección MAC es física y viene ya predeterminada por el fabricante. Su principal función es controlar el acceso por donde van los datos.






-Switch: es un dispositivo digital lógico que interconectar dos o más dispositivos de red, de acuerdo con su dirección MAC de destino.

-El filtro de MACs: su función es proteger la red inalámbrica e impedir el acceso de dispositivos inalámbricos no autorizados.






-Wireless: es aquella donde hay una conexión sin ningún medio físico si no que se utiliza la modulación de ondas-electromagnéticas.








CAPA 3: NETWORK
Determina la mejor manera de mover datos; es decir, la capa de red maneja la comunicación entre dispositivos que no están conectados directamente.


-WAN: (Wide Area Network) cuando unimos varias redes LAN obtenemos la red WAN, es decir que la WAN se constituye por un conjunto de redes LAN.








-Router: consiste en evitar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de direcciones IPs.
Conecta o une nuestra red privada con la red pública.

-IP (Internet Protocol): son un número único e irrepetible con el cual se identifica una computadora conectada a una red que corre el protocolo IP.

Practica Final

En esta última practica hemos unido dos redes distintas:



Una en la que esta compuesta por un ordenador fijo conectado a un Switch y la otra por un ordenador fijo y un portátil conectados a un Router. Por tanto al final hemos unido el Switch con el Router.





En un principio hemos ido al menú de configuración del Router y hemos realizado los siguientes cambios:



1º En Internet Connection Type hemos escogido Static IP y hemos puesta esta información:



 Internet IP Address: 172.17.88.3

 Subnet Mask: 255.255.255.0

 Gateway: 172.17.88.100



2º En Network Setup hemos realizado estos cambios:



 Local IP Address: 172.17.30.1

 Subnet Mask 255.255.255.0

 ------------------------------------

 Starting IP Addres: 172.17.30.50

 Máximum Number of DHCP Users: 100





3º Hemos activado el servidor DHCP tanto en el portátil como en el ordenador fijo y por tanto les asigno una dirección IP a los dos ordenadores.



 Al ordenador fijo le asigno la 172.17.30.50

 Al portátil le asigno la 172.17.30.51







4º Al ordenador fijo que estaba conectado al Switch le cambiamos la dirección IP a la 172.17.88.44.

5º Una vez finalizados estos cuatro pasos, procedimos a hacer los siguientes pines:





Desde el ordenador fijo hacemos ipconfig.





Después hacemos ping al portátil que tiene 172.17.30.51





Más tarde hacemos ping al ordenador fijo que esta

conectado al Switch que tiene la 172.17.88.44



 Ahora desde el portátil hacemos los mismos pines:





Desde el portátil hacemos ipconfig.







Después hacemos ping al ordenador fijo que esta

 conetado al Router que tiene la 172.17.30.50





Más tarde hacemos ping al ordenador fijo que esta

conectado al Switch que tiene la 172.17.88.44

Diferencias entre Ethernet y ADSL





ETHERNET



Ethernet es un tipo de Conexión como otro cualquiera. Puede haber conexion ethernet por medio de cables y por medio de ondas electromagnéticas o inalámbrico.

Para hacer una conexión física de Ethernet podemos utilizar el cable par trenzado o cable UTP, cable Coaxial y Fibra Óptica. El más común es el cable UTP.









ADSL



El ADSL, o "Asymmetric Digital Subscriber Line" (Línea Digital Asimétrica Subscriptora), es un tipo de conexión de red utilizando el cable telefónico, en el que te permite transferir digitalmente datos a alta velocidad dividiendo la línea telefónica en tres canales digitales, uno para la voz, otro para download (descarga) y el último para upload (subida).











Seguridad Inalámbrica/Filtro inalámbrico MAC/Accesos restringidos

SEGURIDAD INALÁMBRICA

Paso 1: Nos dirigimos a la página de configuración del router (http:// 192.168.1.1).
Paso 2: Seleccionamos la ficha Wireless Security.
Paso 3: Seleccionamos WEP en el modo de seguridad.
Paso 4: Introducimos una clave WEP.



FILTRO INALÁMBRICO MAC

Paso 1: Vamos al apartado o ficha del filtro inalámbrico MAC
Paso 2: Le damos a la casilla "Enable" y despues a la primera opción que viene abajo "Prevent clients listed from accessing the wireless network".
Paso 3: Le damos al recuadro de abajo "Edit MAC Filter List"

Al ejecutar el paso 3 nos saldrá lo siguiente:

Paso 4: Debemos ingresar la dirección MAC del dispositivo o equipo que no queremos que se
conecte a nuestra red.
Paso 5: Hacemos clic en el apartado "Wireless Client MAC List" y nos saldra los siguiente:



Paso 6: Selecionamos la MAC marcando la casilla de la derecha y le damos a "Save" (Guardar los cambios). Y por tanto nos aparecerá la MAC en "Inactive clients":

ACCESOS RESTRINGIDOS

Paso 1: Entramos en el apartado "Accesos Restringidos" y nos fijamos en el siguiente bloque:

Paso 2: Seleccionamos "Add/Edit Service" y nos aparecerá lo siguiente:

Paso 3: Seleccionamos la aplicación que queremos desactivar ( en nuestro caso es la aplicación "ping") y le damos a "Save" (Guardar).

Capas modelo OSI

CAPA 1: CABLES FÍSICOS
En esta capa están todas las conexiones físicas que engloban una red.

- RJ45: es el cable más utilizado ya que es el medio por el que se transmite la información. Su función principal  es interconectar equipos.




CAPA 2: DATA LINK
Esta capa es la que enlaza los datos, por tanto es responsable de la transferencia fiable de información a través de un circuito de transmisión de datos.

-LAN: (Local Area Network) es la red más simple, por tanto es un conjunto de ordenadores o equipos conectados a través de una red dentro de un área geográfica pequeña.





-MAC: (Media Access Control)  la dirección MAC es física y viene ya predeterminada por el fabricante. Su principal función es controlar el acceso por donde van los datos.



-Switch: es un dispositivo digital lógico que interconectar dos o más dispositivos de red, de acuerdo con su dirección MAC de destino.

-El filtro de MACs: su función es proteger la red inalámbrica e impedir el acceso de dispositivos inalámbricos no autorizados.



-Wireless: es aquella donde hay una conexión sin ningún medio físico si no que se utiliza la modulación de ondas-electromagnéticas.




CAPA 3: NETWORK
Determina la mejor manera de mover datos; es decir, la capa de red maneja la comunicación entre dispositivos que no están conectados directamente.

-WAN: (Wide Area Network) cuando unimos varias redes LAN obtenemos la red WAN, es decir que la WAN se constituye por un conjunto de redes LAN.




-Router: consiste en evitar o encaminar paquetes de datos de una red a otra, es decir, interconectar subredes, entendiendo por subred un conjunto de direcciones IPs.




-IP (Internet Protocol): son un número único e irrepetible con el cual se identifica una computadora conectada a una red que corre el protocolo IP.




CAPA 4: TRANSMISION (TCP/IP)
TCP/IP provee conectividad de extremo a extremo especificando cómo los datos deberían ser formateados, direccionados, transmitidos, enrutados y recibidos por el destinatario.

-Port: un puerto es una forma genérica de denominar a una interfaz a través de la cual los diferentes tipos de datos se pueden enviar y recibir.



-Aplications: es un tipo de programa informático diseñado como herramienta para permitir a un usuario realizar uno o diversos tipos de trabajos.



-Transmision Control Protocol: este protocolo permite que se conecten dos dispositivos o equipos de forma que puedan enviarse información entre sí. El protocolo TCP asegura los datos que emite el cliente, que sean recibidos por el servidor sin errores y en el mismo orden que fueron emitidos.

Visualización de información de NIC conectadas por cable e inalámbricas.

PARTE 1: Identificar y trabajar con NIC de PC

PASO 1: Utilizar el centro de redes y recursos compartidos.

a. Abrimos el centro de redes y recursos compartidos.
b. Hacemos clic en el enlace Cambiar configuración del adaptador.
c. En dicha ventana encontramos los adaptadores de conexión de área local y conexión de red inalámbrica.

PASO 2: Trabajar con la NIC inalámbrica.

a. Seleccionamos la opción "Conexión de red inalámbrica" con  el botón secundario del ratón.
b. Seleccionamos el apartado "Estado"

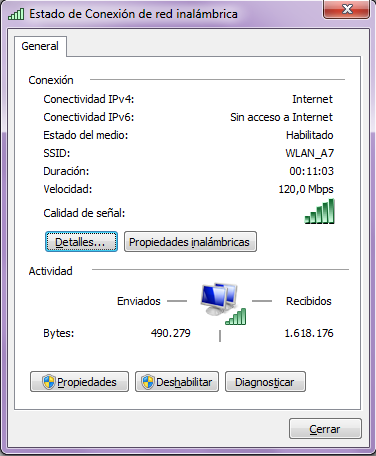

c. Aparece la ventana Estado de la conexión de red inalámbrica, donde podemos observar información sobre la conexión inalámbrica.

¿Cual es el identificador de conjunto de servicios (SSID) para el router inalámbrico de la conexión?
WLAN_A7

¿Cuál es la velocidad de la conexión inalámbrica?
120 Mbps

d. Hacemos clic en Detalles para visualizar la ventana "Detalles" de la conexión de red.

¿Cuál es la dirección MAC de la NIC inalámbrica?

70-1A-04-6C-59-4E

¿Se indican varios servidores DNS IPv4 en la lista?

Sí indican 2

¿Por qué se indicarían varios servidores DNS?

Por si falla uno, utilizar el otro.

Nota: dicha información también la podemos encontrar si utilizamos el comando "Ipconfig/all"

e. En la ventana de "Estado de la conexión de red" hacemos clic en "Propiedades" y luego a "Seguridad"

f. En la imagen de abajo podemos observar el tipo de seguridad del Router y su contraseña.

PASO 3: Trabajar con la NIC conectada por cable

a. En la ventana Conexiones de red, seleccionamos y hacemos clic con el botón secundario en la opción "Conexión de área local" y escogemos el aparatado "Estado".

b. Al pulsar el apartado "Estado", el ordenador nos mostrara esta nueva ventana que nos informará acerca de la conexión por cable a la LAN:

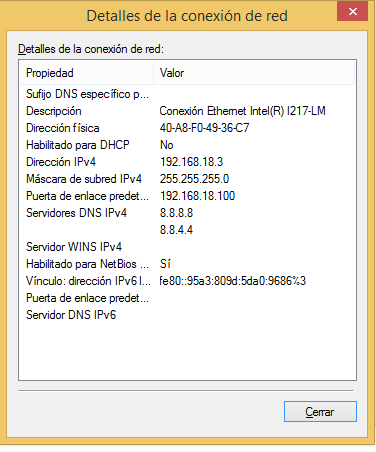

Más tarde hacemos clic en "Detalles", para ver la información de la dirección para la conexión LAN.

Si utilizamos el comando Ipconfig/all, podremos comparar la información que nos ha dado el comando con la que se ve en el cuadro de detalles de la conexión de red.

PARTE 2: Identificar y utilizar los iconos de red de la bandeja del sistema.

PASO 1: Utilizar el icono de red inalámbrica

a. Hacemos clic en el icono "Red inalámbrica" de la bandeja del sistema para visualizar la ventana emergente.

b. Más tarde hacemos clic en el enlace "Abrir Centro de redes y recursos compartidos".

c. Vamos al enlace "Cambiar configuración del adaptador" para ver la ventana de "Conexiones de red".

d. Seleccionamos y hacemos clic con el botón secundario en "Conexiones de red inalámbrica" y pinchamos en "Deshabilitar"

Y por tanto, ahora, veremos este icono, que quiere decir que dicho equipo utiliza la "Red conectada por cable"

PASO 2: Utilizar el icono de red conectada por cable

a. Hacemos clic en el icono "Red conectada por cable"

b. Nos metemos en "Cambiar configuración del adaptador" y a continuación en habilitar la conexión  de red inalámbrica. Y por tanto se pondrá el icono de "Red de inalámbrica".

PASO 3: Identificar el icono Problema de red

a. Deshabilitamos la "Conexión de red inalámbrica" y la "Conexión de área local" y por tanto se pondrá este nuevo icono:

c. Hacemos clic en el nuevo icono y podremos observar lo siguiente:

d. Si el mismo equipo no ha habilitado ninguna de las dos NICs, entonces debemos hacerlo manualmente para restaurar la conectividad de red del equipo.

Si habilitamos un adaptador de red y la tarjeta NIC no puede establecer la conecxión con la red, aparecerá un nuevo icono (Problema de red) en la bandeja del sistema.
